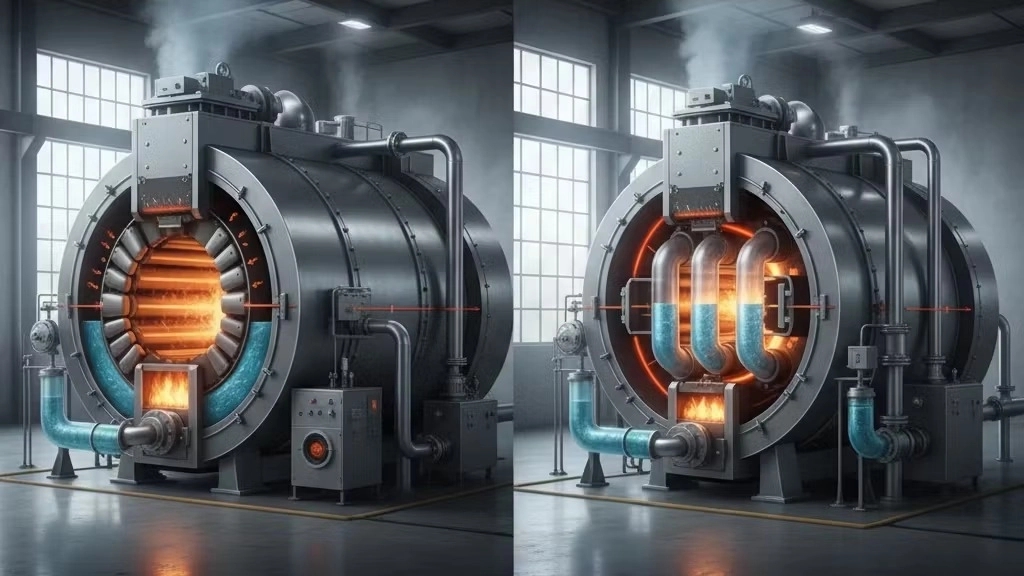

تفاوت دیگ بخار فایرتیوب و واترتیوب

در قلب تپنده هر صنعتی که به حرارت و انرژی نیاز دارد، یک دیگ بخار قدرتمند قرار گرفته است. از نیروگاه های تولید برق گرفته تا کارخانه های مواد غذایی، صنایع نساجی و بیمارستان ها، بخار به عنوان یک حامل انرژی پاک، کارآمد و قابل کنترل، نقشی حیاتی ایفا می کند. اما دنیای بویلرها به یک نوع خاص محدود نمی شود. دو غول اصلی در این عرصه، دیگ بخار فایرتیوب (Fire-Tube) و دیگ بخار واترتیوب (Water-Tube) هستند که هر کدام با طراحی، مزایا و معایب منحصر به فرد خود، برای کاربرد های متفاوتی بهینه شده اند.

انتخاب بین این دو نوع دیگ بخار یک تصمیم گیری فنی و اقتصادی مهم است که می تواند بر راندمان، هزینه های عملیاتی و ایمنی مجموعه شما تاثیر مستقیم بگذارد. در این مقاله جامع، ما به شکلی عمیق و کاربردی به بررسی تفاوت دیگ بخار فایرتیوب و واترتیوب می پردازیم و به شما کمک می کنیم تا با دیدی باز و اطلاعاتی کامل، بهترین گزینه را برای نیاز های صنعتی خود انتخاب کنید. شرکت صنایع آذر بخار کاسپین به عنوان یکی از پیشگامان تولید دیگ بخار استاندارد در ایران، همواره بر ارائه مشاوره تخصصی و تولید محصولاتی با بالاترین کیفیت برای پاسخگویی به این نیاز ها تاکید دارد.

دیگ بخار فایرتیوب (لوله آتشی) چیست؟ نگاهی به ساختار و عملکرد

دیگ بخار فایرتیوب که با نام بویلر لوله آتشی نیز شناخته می شود، همانطور که از نامش پیداست، بر اساس عبور گاز های داغ حاصل از احتراق از درون لوله هایی که در یک مخزن بزرگ پر از آب غوطه ور هستند، کار می کند. در این طراحی کلاسیک، این آب اطراف لوله ها است که با جذب حرارت، به بخار تبدیل می شود.

ساختار و اجزای اصلی دیگ بخار فایرتیوب

یک دیگ بخار فایرتیوب استاندارد که توسط تولید کنندگان معتبری مانند صنایع آذر بخار کاسپین ساخته می شود، از اجزای زیر تشکیل شده است:

• پوسته یا شل (Shell): مخزن اصلی و تحت فشار دیگ بخار که حجم زیادی از آب را در خود جای می دهد.
• کوره (Furnace): محفظه احتراق اولیه که مشعل در آن قرار دارد و شعله در آن تشکیل می شود. کوره خود یک لوله با قطر بزرگ است.
• لوله های عبور دود (Tubes): مجموعه ای از لوله های با قطر کمتر که گاز های داغ پس از خروج از کوره از داخل آنها عبور کرده و حرارت خود را به آب منتقل می کنند.
• صفحات لوله (Tube Sheets): دو صفحه فلزی ضخیم در دو انتهای دیگ که لوله ها به آنها متصل می شوند و پوسته را آب بندی می کنند.
• محفظه دود (Smokebox): فضایی که دود و گاز های احتراق پس از عبور از لوله ها در آن جمع شده و به سمت دودکش هدایت می شوند.

نحوه عملکرد و مفهوم پاس های حرارتی

عملکرد یک دیگ بخار فایرتیوب بسیار ساده و قابل فهم است. سوخت (گاز یا گازوئیل) در مشعل با هوا ترکیب شده و در کوره محترق می شود. گاز های بسیار داغ تولید شده، طول کوره را طی می کنند (پاس اول). سپس این گاز ها وارد مجموعه ای از لوله ها شده و مسیر را در جهت عکس باز می گردند (پاس دوم). در مدل های با راندمان بالاتر، این گاز ها مجددا وارد دسته دیگری از لوله ها شده و برای بار سوم طول دیگ را طی می کنند (پاس سوم). هر بار عبور گاز های داغ از طول دیگ، یک “پاس حرارتی” نامیده می شود. دیگ های بخار سه پاس به دلیل سطح انتقال حرارت بیشتر، راندمان بالاتری دارند. در تمام این مراحل، آب موجود در پوسته، حرارت را از سطح داغ کوره و لوله ها جذب کرده و به نقطه جوش می رسد و در نهایت بخار در فضای بالایی پوسته جمع می شود.

مزایای دیگ بخار فایرتیوب

• هزینه اولیه پایین تر: طراحی ساده تر و فرآیند ساخت کم هزینه تر، قیمت تمام شده این نوع دیگ بخار را کاهش می دهد.
• ساختار یکپارچه و نصب آسان: این بویلر ها معمولا به صورت پکیج کامل از کارخانه (مانند محصولات صنایع آذر بخار کاسپین) حمل و به سادگی در محل نصب می شوند.
• نگهداری و تعمیرات ساده تر: دسترسی به لوله ها برای رسوب زدایی یا تعمیرات نسبتا آسان است.
• نیاز به کیفیت آب نه چندان سختگیرانه: به دلیل حجم زیاد آب و سطوح انتقال حرارت وسیع تر، حساسیت کمتری نسبت به املاح موجود در آب تغذیه دارند (هرچند استفاده از آب با کیفیت همواره توصیه می شود).

دیگ بخار واترتیوب (لوله آبی) چیست؟ قدرت و انعطاف در تولید بخار

در نقطه مقابل، دیگ بخار واترتیوب یا بویلر لوله آبی قرار دارد. در این طراحی پیشرفته، جای آب و گاز های داغ عوض شده است. آب در داخل لوله های متعددی جریان دارد و این گاز های داغ حاصل از احتراق هستند که در یک محفظه بزرگ، اطراف لوله ها را احاطه کرده و آنها را گرم می کنند.

ساختار و اجزای کلیدی دیگ بخار واترتیوب

یک دیگ بخار واترتیوب ساختاری پیچیده تر دارد و اجزای اصلی آن عبارتند از:

• درام بخار (Steam Drum): یک مخزن استوانه ای در بالای دیگ که وظیفه جداسازی بخار از آب را بر عهده دارد.
• درام آب یا لجن (Mud/Water Drum): مخزنی در پایین دیگ که آب تغذیه وارد آن شده و رسوبات در آن ته نشین می شوند.
• لوله های دیواره آبی (Waterwall Tubes): لوله هایی که دیواره های محفظه احتراق را تشکیل می دهند و بیشترین حرارت را جذب می کنند.
• لوله های بالارونده و پایین رونده (Risers & Downcomers): لوله هایی که دو درام را به هم متصل کرده و باعث ایجاد چرخه طبیعی آب و بخار می شوند.
• محفظه احتراق (Furnace): یک فضای بزرگ که توسط لوله های دیواره آبی محصور شده و مشعل ها حرارت را به داخل آن تزریق می کنند.

نحوه عملکرد و چرخه طبیعی آب

در یک دیگ بخار واترتیوب، آب تغذیه وارد درام بخار شده و از طریق لوله های پایین رونده (Downcomers) که دورتر از شعله قرار دارند، به درام پایینی (درام لجن) می رود. از آنجا، آب وارد لوله های بالارونده (Risers) می شود که در معرض شدیدترین حرارت شعله قرار دارند. آب داخل این لوله ها به سرعت گرم شده و مخلوطی از آب و بخار با چگالی کمتر ایجاد می شود. این مخلوط سبک تر به سمت بالا و به داخل درام بخار صعود می کند. در درام بخار، به دلیل اختلاف چگالی، بخار از آب جدا شده و از بالای درام خارج می شود، در حالی که آب سنگین تر مجددا به چرخه باز می گردد. این چرخه طبیعی، یک جریان مداوم و بسیار کارآمد را برای تولید بخار تضمین می کند.

مزایای دیگ بخار واترتیوب

• قابلیت دستیابی به فشار و دمای بسیار بالا: قطر کم لوله ها به آنها اجازه می دهد تا فشار های بسیار بالا (صد ها بار) و بخار سوپرهیت با دمای بالا را تحمل کنند.
• ظرفیت تولید بخار بسیار زیاد: این دیگ ها می توانند صد ها تن بخار در ساعت تولید کنند و برای نیروگاه ها و صنایع سنگین ایده آل هستند.
• راه اندازی سریع و پاسخ دهی عالی: حجم کمتر آب در لوله ها باعث می شود دیگ به سرعت به دمای کاری برسد و بتواند تولید بخار را متناسب با نیاز مصرف کننده به سرعت تغییر دهد.
• ایمنی بالاتر: حجم آب تحت فشار در هر لحظه بسیار کمتر از مدل فایرتیوب است و درام ها خارج از مسیر مستقیم حرارت قرار دارند، که خطر انفجار فاجعه بار را به شدت کاهش می دهد.
• راندمان بالاتر در ظرفیت های بالا: طراحی این دیگ ها امکان استفاده بهینه از سطوح انتقال حرارت و تجهیزات جانبی مانند اکونومایزر و سوپرهیتر را فراهم می کند.

معایب دیگ بخار واترتیوب

• هزینه اولیه بسیار بالا: طراحی پیچیده، نیاز به مواد اولیه خاص و فرآیند ساخت دشوار، قیمت این بویلر ها را به شدت افزایش می دهد.
• طراحی و ساخت پیچیده: نیازمند دانش فنی و مهندسی بسیار بالایی است.
• نیاز به کیفیت آب بسیار بالا: به دلیل قطر کم لوله ها، هرگونه رسوب می تواند به سرعت باعث گرفتگی و سوختن لوله (Overheating) شود. بنابراین سیستم های تصفیه آب پیشرفته برای آنها الزامی است.
• نگهداری و تعمیرات تخصصی: دسترسی به لوله ها و تعمیرات آنها نیازمند تخصص و تجهیزات ویژه است.

مقایسه جامع و رو در رو: دیگ بخار فایرتیوب در مقابل واترتیوب

برای تصمیم گیری بهتر، بیایید ویژگی های کلیدی این دو نوع دیگ بخار را مستقیما با هم مقایسه کنیم. این مقایسه به شما کمک می کند تا با توجه به اولویت های خود، انتخاب درستی داشته باشید.

فشار و دمای کاری

• فایرتیوب: مناسب برای فشار های پایین تا متوسط (معمولا زیر ۲۵ بار) و تولید بخار اشباع.
• واترتیوب: توانایی کار در فشار های بسیار بالا (بیش از ۱۰۰ بار) و تولید بخار سوپرهیت با دمای بالا.
• برنده: واترتیوب (برای کاربرد های فشار بالا)

ظرفیت تولید بخار

• فایرتیوب: ایده آل برای ظرفیت های کم تا متوسط (مثلا از ۱ تا ۳۰ تن بر ساعت).
• واترتیوب: طراحی شده برای ظرفیت های بسیار بالا (از ۳۰ تن تا بیش از ۱۰۰۰ تن بر ساعت).
• برنده: بستگی به نیاز دارد. فایرتیوب برای صنایع کوچک و متوسط، واترتیوب برای صنایع بزرگ و نیروگاهی.

هزینه اولیه و نصب

• فایرتیوب: هزینه خرید و نصب به مراتب پایین تر است.
• واترتیوب: هزینه اولیه بسیار بالا و نیازمند ساخت و ساز در محل (مونتاژ در سایت).
• برنده: فایرتیوب

ایمنی

• فایرتیوب: حجم زیاد آب تحت فشار، پتانسیل خطر بیشتری در صورت خرابی دارد.
• واترتیوب: به دلیل حجم کمتر آب در گردش و طراحی ایمن تر، ریسک انفجار فاجعه بار کمتر است.
• برنده: واترتیوب

کیفیت آب تغذیه

• فایرتیوب: حساسیت کمتری به املاح آب دارد اما همچنان نیازمند تصفیه اولیه است.
• واترتیوب: نیازمند سیستم های تصفیه آب بسیار پیشرفته (مانند اسمز معکوس و دیونایزر) برای جلوگیری از رسوب گذاری در لوله ها.
• برنده: فایرتیوب (از نظر سهولت بهره برداری)

نگهداری و تعمیرات

• فایرتیوب: فرآیند های نگهداری مانند رسوب زدایی لوله ها ساده تر و کم هزینه تر است.
• واترتیوب: بازرسی و تعمیر لوله های داخلی پیچیده و نیازمند نیروی متخصص است.
• برنده: فایرتیوب

کدام دیگ بخار برای شما مناسب است؟ مشاوره تخصصی از صنایع آذر بخار کاسپین

انتخاب نهایی بین دیگ بخار فایرتیوب و واترتیوب کاملا به نیاز های خاص پروژه شما بستگی دارد. هیچکدام به طور مطلق “بهتر” از دیگری نیستند؛ بلکه هر کدام برای سناریوی خاصی “مناسب تر” هستند.

• شما به یک دیگ بخار فایرتیوب نیاز دارید اگر:
• به بخار با فشار پایین یا متوسط (مثلا برای سیستم های گرمایشی، اتوکلاو ها، خشکشویی های صنعتی، کارخانه های کوچک مواد غذایی و لبنی) نیاز دارید.
• بودجه اولیه شما محدود است.
• فضای کافی برای یک دیگ یکپارچه و افقی دارید.
• نوسانات مصرف بخار در مجموعه شما زیاد و ناگهانی نیست.
• شما به یک دیگ بخار واترتیوب نیاز دارید اگر:
• به بخار با فشار و دمای بسیار بالا (برای چرخاندن توربین های بخار در نیروگاه ها، پالایشگاه ها و صنایع پتروشیمی) نیاز دارید.
• ظرفیت تولید بخار مورد نیاز شما بسیار زیاد است.
• سرعت پاسخ دهی به تغییرات بار برای شما حیاتی است.
• ایمنی در فشار های بالا اولویت اصلی شماست و بودجه لازم برای سرمایه گذاری اولیه و نگهداری تخصصی را دارید.

در این مسیر انتخاب، مشاوره با متخصصان اهمیت فوق العاده ای دارد. شرکت صنایع آذر بخار کاسپین با تکیه بر سالها تجربه در زمینه طراحی و تولید انواع دیگ بخار فایرتیوب با بالاترین استاندارد های ملی و بین المللی، آماده است تا به شما در تحلیل دقیق نیازهایتان و انتخاب بهینه ترین و اقتصادی ترین راهکار کمک کند. کارشناسان ما با در نظر گرفتن عواملی مانند ظرفیت مورد نیاز، فشار کاری، نوع سوخت، محدودیت های فضا و بودجه شما، بهترین دیگ بخار را به شما پیشنهاد خواهند داد.

نتیجه گیری: انتخابی فراتر از یک مقایسه ساده

همانطور که دیدیم، تفاوت دیگ بخار فایرتیوب و واترتیوب بسیار عمیق تر از یک مقایسه ظاهری است. دیگ بخار فایرتیوب یک اسب کاری قابل اعتماد، اقتصادی و با نگهداری آسان برای طیف وسیعی از صنایع کوچک و متوسط است. در مقابل، دیگ بخار واترتیوب یک غول صنعتی قدرتمند، سریع و ایمن برای کاربرد های سنگین و فشار بالا محسوب می شود.

درک صحیح این تفاوت ها، کلید یک سرمایه گذاری هوشمندانه و بلند مدت است. یک انتخاب اشتباه می تواند منجر به هدر رفت انرژی، هزینه های گزاف نگهداری و حتی خطرات ایمنی شود.

برای اطمینان از انتخابی درست و خرید یک دیگ بخار با کیفیت، ایمن و با راندمان بالا، با متخصصان صنایع آذر بخار کاسپین تماس بگیرید. ما مفتخریم که با ارائه محصولات استاندارد و خدمات مشاوره ای تخصصی، شریک قابل اعتمادی برای تامین انرژی حرارتی صنعت شما باشیم.
